Мабила управляет нагрузкой

Недавно друг по почте кинул одну занимательную ссылочку.Там была описана схема некоего устройства которая показалась мне интересной.Автор с этого растаманского сайта использовал это устройство для своих растаманских целей.Думаю пусть это останется на его совести а вот девайс действительно неплохой.Покопавшись в сети и не найдя ничего подобного решил выложить ту статью с небольшой редакцией.

Итак поподробнее.
В последнее время число мобильных телефонов в мире растет бешеными темпами и вот уже в
нашей стране(я имею ввиду Россию),где прогресс приходит с опозданием на несколько лет, уже
у многих стали появлятся "лишние" сотовые телефоны. Я подумал почему бы не использовать
сотовый телефон для дистанционного включения мощных сетевых нагрузок, таких например как
лампы днат/дназ и иже с ними. В результате я собрал сначала одну схему на микросхеме а потом
и другую более простую но ничем не уступающую первой. её я и хочу выложить здесь с
подробным(по возможности и по трафику ) описанием. Сразу скажу что схема достаточно сложна
для человека не державшего в руках паяльник( заниматься пайкой придется однозначно),где-то
раз в 5-10 сложнее чем собрать светильник, но для знакомого с темой человека собрать ее не
представляет труда.

Итак возможности девайса (зависят от сотового телефона!):
1) дистанционное включение нагрузки по звонку на номер телефона(далее просто номер 128500)
2) дистанционное выключение нагрузки по звонку на тот же номер 128500
3) полный таймер вкл/выкл по программе(задается из меню сотового)
4) запоминание своего состояния при пропадании сетевого напряжения

Что нам потребуется:
1) сотовый телефон обязательно! с вибратором
2) разные детали(смотри схему)
3) пускатель электромагнитный
4) паяльник и химия для пайки
Принцип действия прост. Телефон разбирается и к контактам вибро подпаиваются два провода, на которых при поступлении звонка появится напряжение которое в свою очередь управляет схемой включения нагрузки.

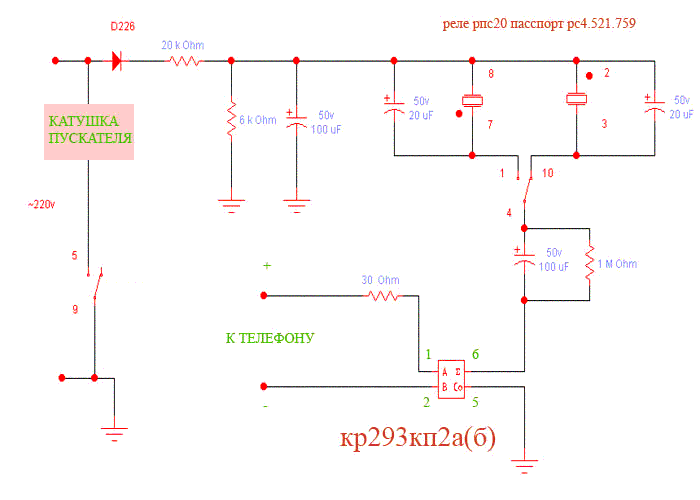

Вам просто надо купить для своего гроубокса SIM и вставить в телефон. Дальше вы просто звоните с другого сотового своему боксу, дожидаетесь гудков, и нагрузка включается(выключ). Если нагрузка до звонка была выключена то при поступлении звонка включается. Если звонок сорвался или еще какой сбой вы в течении 5-ти минут можете позвонить еже несколько раз, будте уверены в течении этого времени переключений не будет и вы не запутаетесь: светит ли днат или нет т.е. минимальное время между включением и выключением составляет 5 минут, а в этих промежутках команда лишь будет подтверждатся. Все утомил я вас, принципиальная схема.

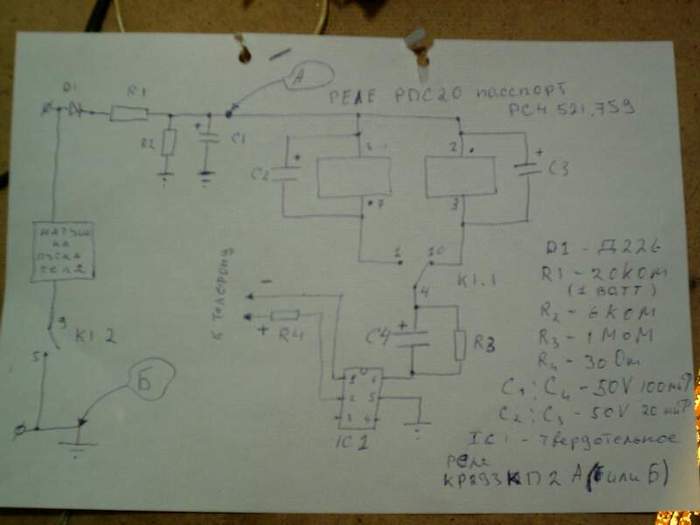

а вот схема от руки

(фото1)

А вот фото того как это все выглядит уже готовое.

(фото2)
И вместе с пускателем и телефоном

(фото3)
Как видите я даже не травил печатною плату, все сделано навесным монтажем.

"Про телефон"
Телефон пойдет самый старый и дешевый, но как я уже говорил олько с виброй.У меня это siemens me45(кстати с помощью него я и общаюсь с вами. Вот и представьте какой у меня Интернет 9 ,GPRS)
Разбираем его. Обычно это не очень сложно, поддел отверткой и он открыт. Порой бывают с винтами, их откручивать надо. В сети есть даже описания как открыть ту или иную модель - ищите.

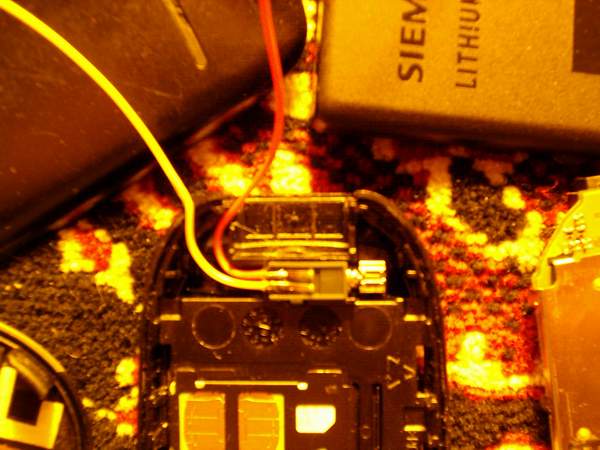

Далее ищем вибро(моторчик такой) и подпаиваем 2 провода к его контактам. Можно подпаять и к площадкам на плате или еще как тут вам полная свобода впрочем как свобода в том как вы эти провода выведите наружу. Мой вариант.

(фото4)

(фото5)
Вообще данная методика используется террористами для подрыва детонатора.Я надеюсь что вам это не нужно.Собирайте телефон и проверьте чтоб он работал. теперь нужно определить полярность выводов. Делается это обычно мультиметром, нужно ухватится за контакты и позвонить на 128500,вы увидите серию импульсов. Завяжите узелок на проводе с плюсом, чтобы не забыть. для проверки можете взять теперь светодиод подключить его согласно полярности к проводкам и позвоните откуда-нибудь на 128500 - светодиод моргает(еси нет попробуйте перевернуть диод ). если все так значит все сделано правильно.

Продолжим…

"Про схему"
Для упрощения конструкции питание схемы берется непосредственно от сети! Да, я знаю что так делать нельзя, что нужна гальваническая развязка но повторюсь - для упрощения конструкции. Из-за того что это опасно, экспериментировать со схемой не советую. Для настройки на схеме обозначены две точки "А" и "Б" и если хотите что-то подстроить или работать с гальванической развязкой просто подайте на точку "А" относительно "Б" +20 вольт от любого источника. Будет вам безопасность. Но если руками особо не лазить то пойдет и такая схема.
Диод д1 пропускает лишь положительную полуволну сетевого напряжения. После на делителе R1 R2 в точке "А" формируется напряжение около 20-30 вольт. Кондер Цэ1 заряжается этим напряжением и держит его.На этом блок питания заканчивается и начинается схема самого устройства.
При поступлении напряжения, через токоограничивающий резистор R4, на вход(ноги 1 и 2) твердотельного реле IC1(нужно для гальванической развязки телефона от сети так чтобы телефон был полностью изолирован) контакты 5 и 6 микросхемы замыкаются и конденсатор C4 начинает заряжаться через катушку реле. Этого тока зарядки хватает чтобы только один раз переключить реле в инверсное положение. Контакты реле К1.1 переключают свою собственную катушку так чтобы следущий импульс вернул положение обратно. Теперь реле будет помнить это положение даже в отсутствие питания. Дальнейшие импульсы на входе игнорируются т.к. C4 заряжен и ток через него больше на пойдет(без конденсатора начинается генерация). C4 медленно, в течении 5 минут разряжается через резистор R3, и спустя это время схема снова готова к переключению.С2 и С3 вспомогательные но без них никуда - я пробовал.
Вторая независимая группа контактов К1.2 включает или выключает катушку пускателя, а уж пускателем вы можете коммутировать хоть 20 ампер.
Вот собственно и вся работа. Допуски деталей по номиналам +- 20 процентов будет нормально.
Настройка: главное угадать с контактами К1.1 если не работает нужно их перекинуть(ноги: 7 соединенная с 1 и 3 соединенная с 10 меняются на 7-->10 и 3-->1 )

"Про настройку телефона"
Телефоны разные бывают так что все везде по-разному. У некоторых телефонов есть хорошая ф-ция чтобы принимать вызов только с одного номера(с вызывающего телефона). Оч. удобно создали вы в своей карманной мобиле в книжке абонент "NAGRUZKA" с номером 128500 и звоните туда по мере надобности никто другой, позвонивший по ошибке или еще кто не сможет переключить нагрузку.
Главное настройка состоит в том чтобы отключить выбро при входящих SMS, иначе эти опсосы со своим постоянным тупым спамом все вам испортят нахрен.
Дальше по вашему желанию и возможностям телефона: например создайте vip абонентов и при их(и только их) звонке будет переключение. И т.д. повторю главное правило
Промежуток между переключениями минимум 5 минут, а в течении этого времени команда лишь подтверждается не приводя к переключениям.

"Про таймер"
С помощью девайса можно полностью эмулировать таймер.Для этого ничего не надо паять надо просто запрограммировать телефон. Нужно настороить будильник (или юзать напоминания, встечи, звонки и прочая хрень которой так богат современный телефон) так чтобы он звенел например в 00.00 часов и в 18.00 или в 00.00 и 12.00 и поставить пометку "ежедневно". Все телефон выполнит весь цикл включения-выключения нагрузки. Вобщем эксперементируйте.

"Про подключение пускателя"
Катушка пускателя должна потреблять не более 100 ма иначе могут приварится
контакты основного реле. Обычно это пускатели нулевой величины и коммутируют до 20 ампер,что для нашей цели более чем. Мой пускатель чуть посильней но такой тоже можно ставить.

"Про детали"
Реле серии рпс20 имеет несколько наименований. Различия имхо в напяжениях обмотки. Я нашел следующее РС4.521.759. напряжение срабатывания 16 вольт можно взять другие паспорта, ничего страшного но придется менять R1/R2. Еще есть серия рпс45 тоже поляризованное реле но там скорее всего выводы менять надо хотя тоже пользовать можно. Себестоимость деталей около 150 руб + мобила. Тяжело найти реле - оно времен СССР еще, а современных импортных я не знаю скорее всего таких не делают. Еще как ни странно трудно купить резисторы - они есть всегда только продают их сразу десятками а если просить один могут просто сказать что нету. Твердотельное реле нужно ставить в любом случае это защитит ваш телефон в случае чего. Иногда серию кр293 называют 5п14. Стоит около 30-50 руб.

"Хинты"
У реле есть облуженая точка на корпусе. Посмотрите как я зафиксировал реле припаявшись к этой точке: крепко, надежно, со вкусом… никогда так не делайте. Там находится дырочка через которую выкачивают воздух и создают вакуум а потом заливают оловом. вакуум я нарушил.

(фото 5)

"Напоследок"
Как сами понимаете можно включать не только лампу но и вентиляцию, бытовые приборы и т.п. Фото того что получилось у меня немного не совпадает со схемой потому что я пережег половину деталей и заменял их тем что было под рукой, но та схема что я выложил выше полностью работоспособна и проверена.
